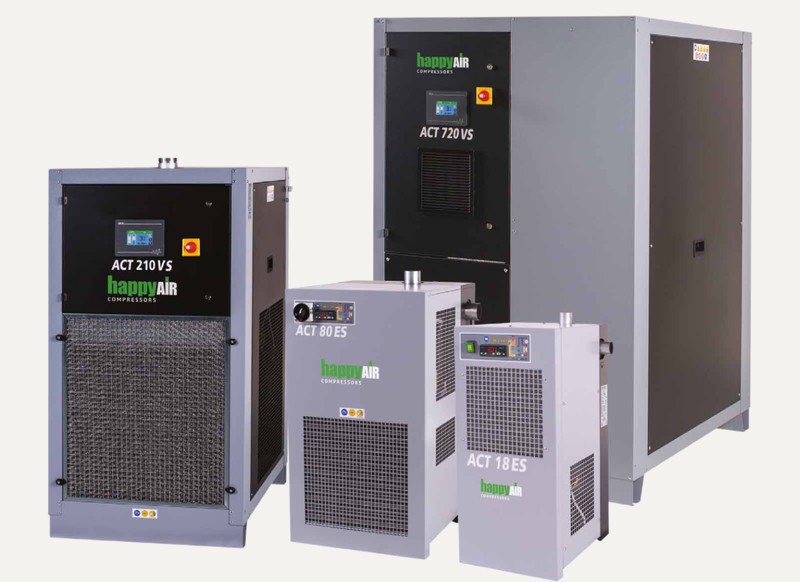

ACT ES/VS Energiespar-Kältetrockner
Lastabhängige Energieaufnahme mit Eintrittstemperatur bis 70 °C
Lastabhängige Energieaufnahme mit Eintrittstemperatur bis 70 °C
Ein richtig ausgelegter Trockner ist überdimensioniert, denn die Auslegung erfolgt nach den ungünstigsten Betriebsbedingungen: maximaler Durchfluss, maximale Umgebungs- und Eingangstemperatur.
ACT-ES und ACT-VS können dank ihrer Steuerungstechnik ihre Energieaufnahme an die tatsächlich geforderte Leistung anpassen.
Durchschnittlicher Stromverbrauch der ACT Energiespartrockner im Vergleich zum dem Standard ACT Trockner bei unterschiedlichen Lastbedingungen.
Es sind die bewährten Designmerkmal der ACT-Baureihe, die wir mit intelligenter Technik kombinieren, um den Energieverbrauch zu senken.
| Modell | Kältemittel [Typ] |
Durchfluss [m3/h] |
[l/min] |
Spannungsversorgung [Ph/V/Hz] |
Anschluss |
|---|---|---|---|---|---|
| ACT 3 ES | R134a | 21 | 350 | 1/230/50-60 | G1/2" |
| ACT 5 ES | R134a | 33 | 550 | 1/230/50-60 | G1/2" |
| ACT 8 ES | R134a | 51 | 850 | 1/230/50-60 | G1/2" |
| ACT 12 ES | R134a | 72 | 1.200 | 1/230/50-60 | G1/2" |
| ACT 18 ES | R134a | 108 | 1.800 | 1/230/50-60 | G1" |
| ACT 23 ES | R134a | 138 | 2.300 | 1/230/50-60 | G1" |
| ACT 30 ES | R407c | 186 | 3.100 | 1/230/50 | G1 1/4" |
| ACT 40 ES | R407c | 240 | 4.000 | 1/230/50 | G1 1/4" |
| ACT 55 ES | R407c | 330 | 5.500 | 1/230/50 | G1 1/2" |
| ACT 60 ES | R407c | 372 | 6.200 | 1/230/50 | G1 1/2" |
| ACT 80 ES | R407c | 486 | 8.100 | 1/230/50 | G1 1/4" |
| ACT 100 ES | R407c | 630 | 10.500 | 1/230/50 | G2" |
| ACT 120 ES | R407c | 750 | 12.500 | 1/230/50 | G2 1/2" |
| ACT 140 ES | R407c | 870 | 14.500 | 1/230/50 | G2 1/2" |
| ACT 160 ES | R407c | 960 | 16.000 | 1/230/50 | G2 1/2" |
| ACT 55 ES 3ph | R407c | 330 | 5.500 | 3/400/50 | G1 1/2" |
| ACT 60 ES 3ph | R407c | 372 | 6.200 | 3/400/50 | G1 1/2" |
| ACT 80 ES 3ph | R407c | 486 | 8.100 | 3/400/50 | G2" |
| ACT 100 ES 3ph | R407c | 630 | 10.500 | 3/400/50 | G2" |
| ACT 120 ES 3ph | R407c | 750 | 12.500 | 3/400/50 | G2" |
| ACT 140 ES 3ph | R407c | 870 | 14.500 | 3/400/50 | G2 1/2" |
| ACT 160 ES 3ph | R407c | 960 | 16.000 | 3/400/50 | G2 1/2" |
| Modell | Kältemittel [Typ] |
Durchfluss [m3/h] |
[l/min] |
Spannungsversorgung [Ph/V/Hz] |
Anschluss |
|---|---|---|---|---|---|
| ACT 210 VS | R134a | 1.260 | 21.000 | 3/400/50-60 | DN 80 PN 16 |
| ACT 300 VS | R407c | 1.860 | 30.000 | 3/400/50-60 | DN 80 PN 16 |
| ACT 360 VS | R407c | 2.208 | 36.800 | 3/400/50-60 | DN 80 PN 16 |
| ACT 400 VS | R407c | 2.400 | 40.000 | 3/400/50-60 | DN 100 PN 16 |
| ACT 500 VS | R407c | 3.000 | 50.000 | 3/400/50-60 | DN 100 PN 16 |
| ACT 600 VS | R407c | 3.600 | 60.000 | 3/400/50-60 | DN 100 PN 16 |
| ACT 720 VS | R407c | 4.416 | 73.600 | 3/400/50-60 | DN 100 PN 16 |
| ACT 900 VS | R407c | 5.400 | 90.000 | 3/400/50 | DN 150 PN 16 |
| ACT 1100 VS | R407c | 6.624 | 110.500 | 3/400/50 | DN 150 PN 16 |
| ACT 1200 VS | R407c | 7.200 | 120.000 | 3/400/50 | DN 200 PN 16 |
| ACT 1500 VS | R407c | 8.832 | 147.200 | 3/400/50 | DN 200 PN 16 |
| ACT 1800 VS | R407c | 10.800 | 180.000 | 3/400/50 | DN 200 PN 16 |
| ACT 2400 VS | R407c | 14.400 | 240.000 | 3/400/50 | DN 250 PN 16 |
| ACT 3000 VS | R407c | 17.664 | 294.000 | 3/400/50 | DN 250 PN 16 |
Umgebungstemperatur von 25 °C, Drucklufteintrittstemperatur 35°C, Betriebsdruck 7 bar und Drucktaupunkt 3 °C - ISO 8573.1
Das integrierte Kältemittel R513a (FCT VS Trockner) zeichnet sich durch ein halb so großes Treibhauspotenzial wie R134a aus, ohne dabei die Ozonschicht zu schädigen. Es ist nicht brennbar oder toxisch. Durch den Einsatz dieses Kältemittels tragen Sie mit zur F-Gase-Verordnung EU 517/2014 bei. Ziel dieser Verordnung ist die Minimierung von Emissionen teilfluorierter Treibhausgase (F-Gase), um der Klimaerwärmung entgegenzuwirken.
Wir setzen bei unseren ACT Trocknern spezielle ALU-DRY Aluminium-Wärmetauscher ein, was unmittelbar zu Energieeinsparungen führt. Dieses kompakte Modul besteht aus Wärmetauscher, Verdampfer, Demister und Abscheider. Die vertikale Anordnung sorgt dafür, dass die nasse Druckluft zum automatischen Abfluss strömt. Die Gegenströme der Druckluft sorgen für einen maximalen Wärmeübergang.
Die Verkleidung ist leicht abnehmbar und bietet einfachen Zugang zu allen Teilen im Trockner. Die übersichtliche Anordnung der Komponenten, die einfache Zusammensetzung des Kältemittelkreislaufs und die Nummerierung der Leitungen im elektrischen System erleichern dem Bediener die Durchführung der Standardkontrollen.
Als Option kann die ACT-Serie mit einer speziellen Korrosionsschutzbehandlung versehen werden. Die Behandlung, kombiniert mit den Eigenschaften des ALU-DRY Wärmetauschers, ermöglichen den Betrieb des ACT-Trockners unter ungünstigen Bedingungen wie z.B. bei Umgebungen mit Ammoniak- und Schwefelvorkommen oder in Küstennähe.
Umgebungstemperatur von 25 °C, Drucklufteintrittstemperatur 35°C, Betriebsdruck 7 bar und Drucktaupunkt 3 °C - ISO 8573.1
